Device Chart

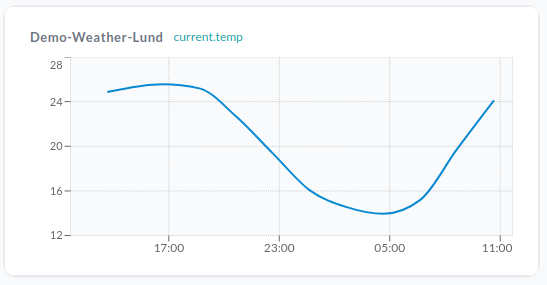

Device Chart-widgeten visar tidsseriedata för ett enda fält från en enda enhet. För att skapa diagram med flera enheter eller fält, använd Multi-Device Chart-widgeten.

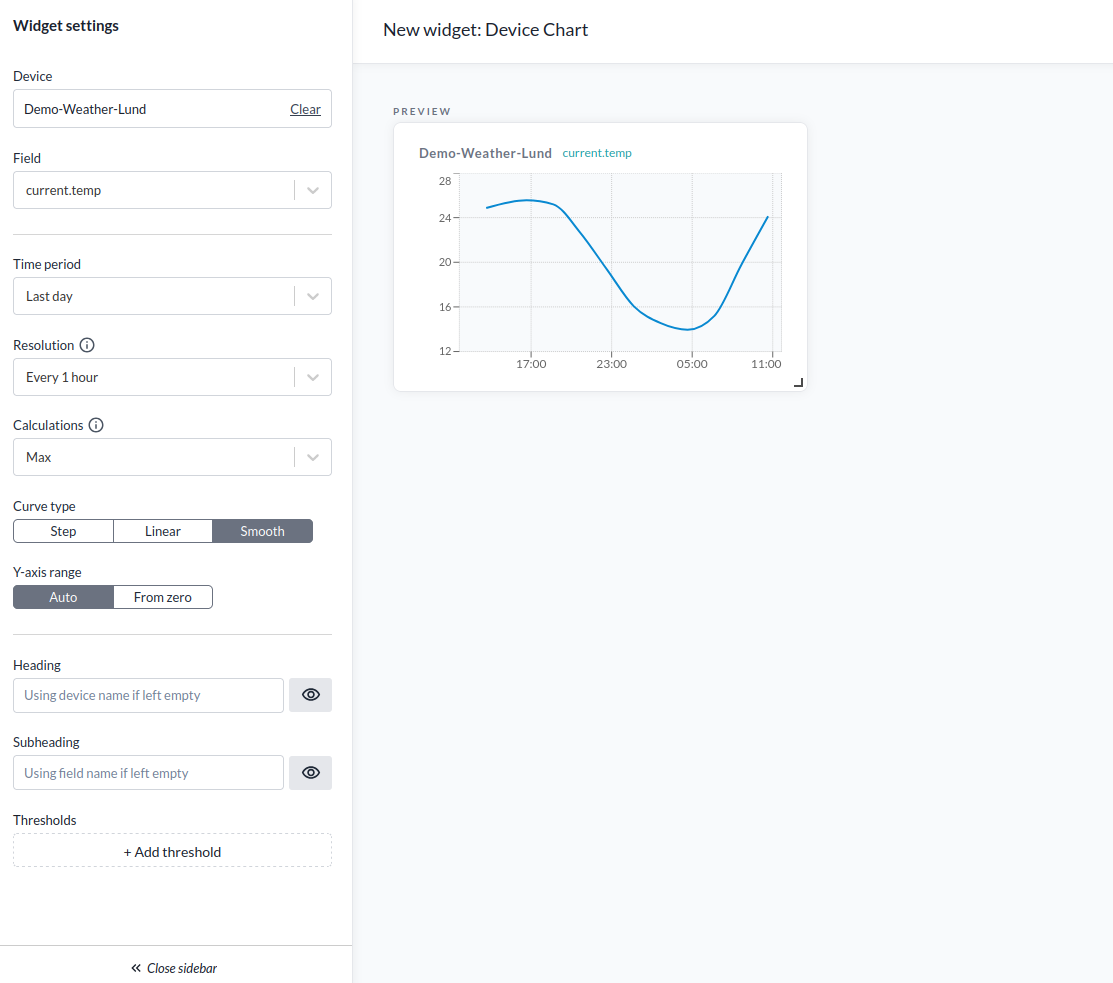

Konfiguration

Device anger enheten data hämtas från.

Field anger vilket datafält som ska visas.

Time Period anger vilket dataintervall som visas. Alternativen är: senaste 15 minuterna, senaste 30 minuterna, senaste timmen, senaste 3 timmarna, senaste 6 timmarna, senaste 12 timmarna, senaste dagen, senaste veckan, senaste månaden, senaste 3 månaderna, senaste 6 månaderna, senaste året, eller anpassad (ett specifikt start- och slutdatum).

Resolution anger intervallet mellan datapunkterna. Alternativen är: varje vecka, varje dag, var 12:e timme, var 6:e timme, var 3:e timme, varje timme, var 30:e minut, var 15:e minut, var 5:e minut, varje minut, full, eller anpassad (ett värde i sekunder, bekräftat med Set-knappen).

Calculations är tillgängligt när Resolution inte är satt till full. För definitioner och beskrivningar, se Beräkningstyper.

Curve Type är step, linear eller smooth.

Y-Axis Range är auto eller från noll.

Heading anger diagrammets rubrik. Använder enhetens namn som standard om det lämnas tomt.

Subheading anger diagrammets underrubrik. Använder fältets namn som standard om det lämnas tomt.

Thresholds färgar området under varje tröskelvärde. Om två trösklar överlappar, till exempel en på 15 och en på 10, används färgen för den lägre tröskeln för området under 10.
