Swimlane

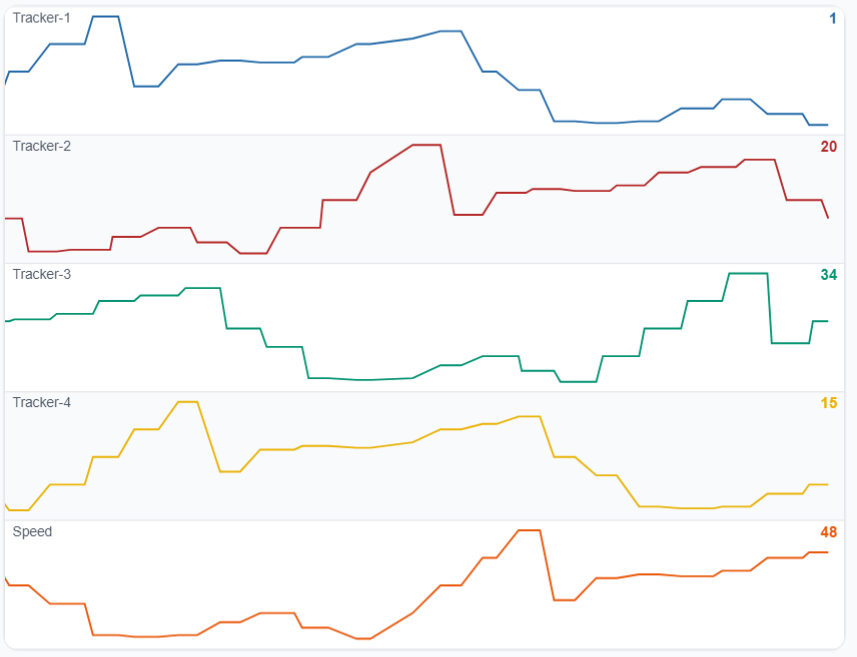

Swimlane-widgeten strömmar livevärden i oberoende banor, en bana per signal, och rullar från höger till vänster. Varje bana har sin egen lodräta skala, så ett värde som rör sig lite och ett som rör sig mycket är båda läsbara sida vid sida.
Använd den för att bevaka många sensorer samtidigt och fånga en topp när den inträffar. Det är en livevy, inte en historik: värden rullar ut till vänster och sparas inte.
För att rita historik i stället för att se den komma in, använd Multi-Device Chart.
Konfiguration
En signal är en enhet plus ett fält. Widgeten behöver minst en.
- Under Devices, välj de enheter som ska läggas till.
- Välj fältet. Fältlistan kommer från den första enheten du valde, och fältet du väljer tillämpas på varje enhet i urvalet.
- Tryck på Add signals. Enheter som redan har den signalen hoppas över, och widgeten säger hur många.
- Upprepa för varje fält du vill ha. En enhet kan förekomma i flera banor, en per fält.
Listan Signals nedanför visar vad widgeten kommer att rita. Tryck på pennan på en rad för att redigera den, eller på krysset för att ta bort den.
| Inställning per signal | Vad den gör |
|---|---|
| Label | Banans namn. Standard är fältnamnet |
| Unit | Enheten som visas efter värdet |
| Base color | Färgen på banans kurva |
Alternativ
| Inställning | Vad den gör |
|---|---|
| Window | Hur mycket tid som syns innan värden rullar ut till vänster: 30 sekunder, 1 minut, 2 minuter, 5 minuter eller 10 minuter. Standard är 1 minut |
| Show value | Om det aktuella talet skrivs ut på varje bana |
| Heading | En valfri rubrik för widgeten. Växeln bredvid visar eller döljer rubriken |
Widgeten hämtar nya värden var 15:e sekund, så ett kortare fönster rullar i större steg snarare än mjukare. Den håller högst 600 mätpunkter per bana i minnet, oavsett fönster.
